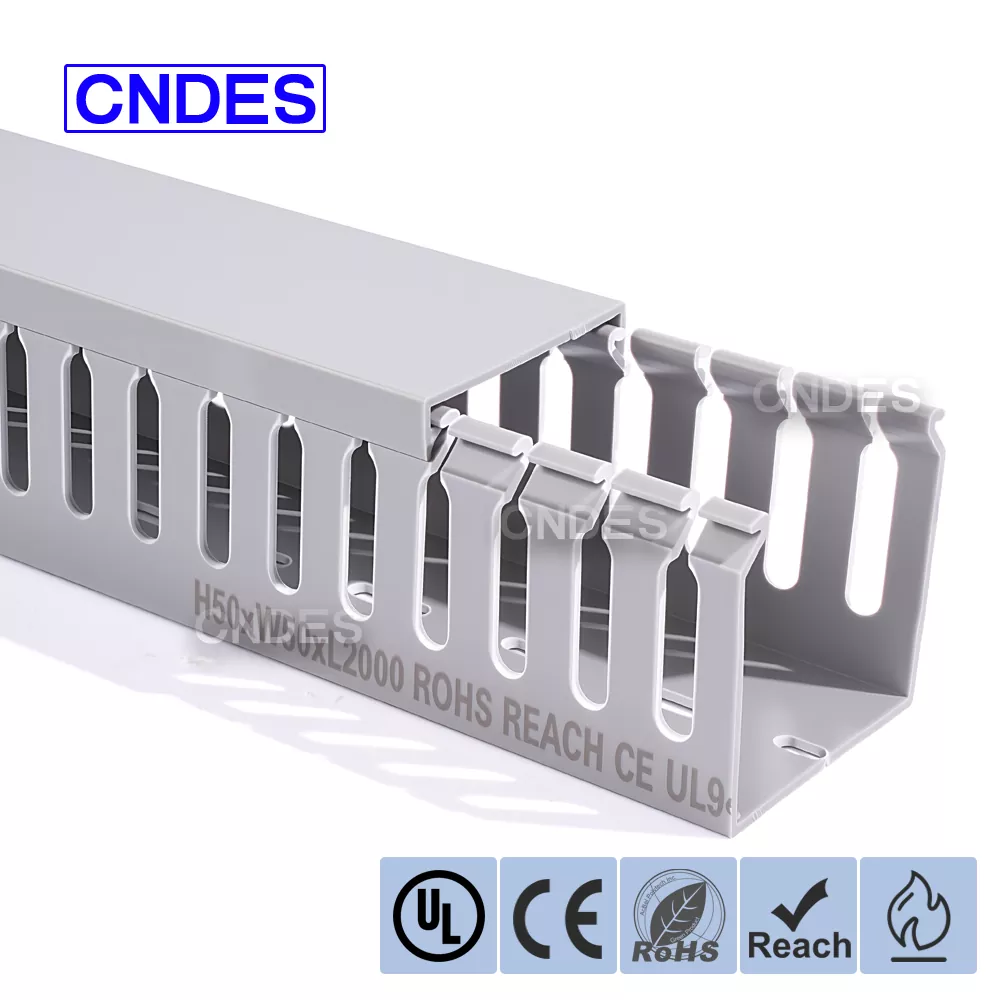

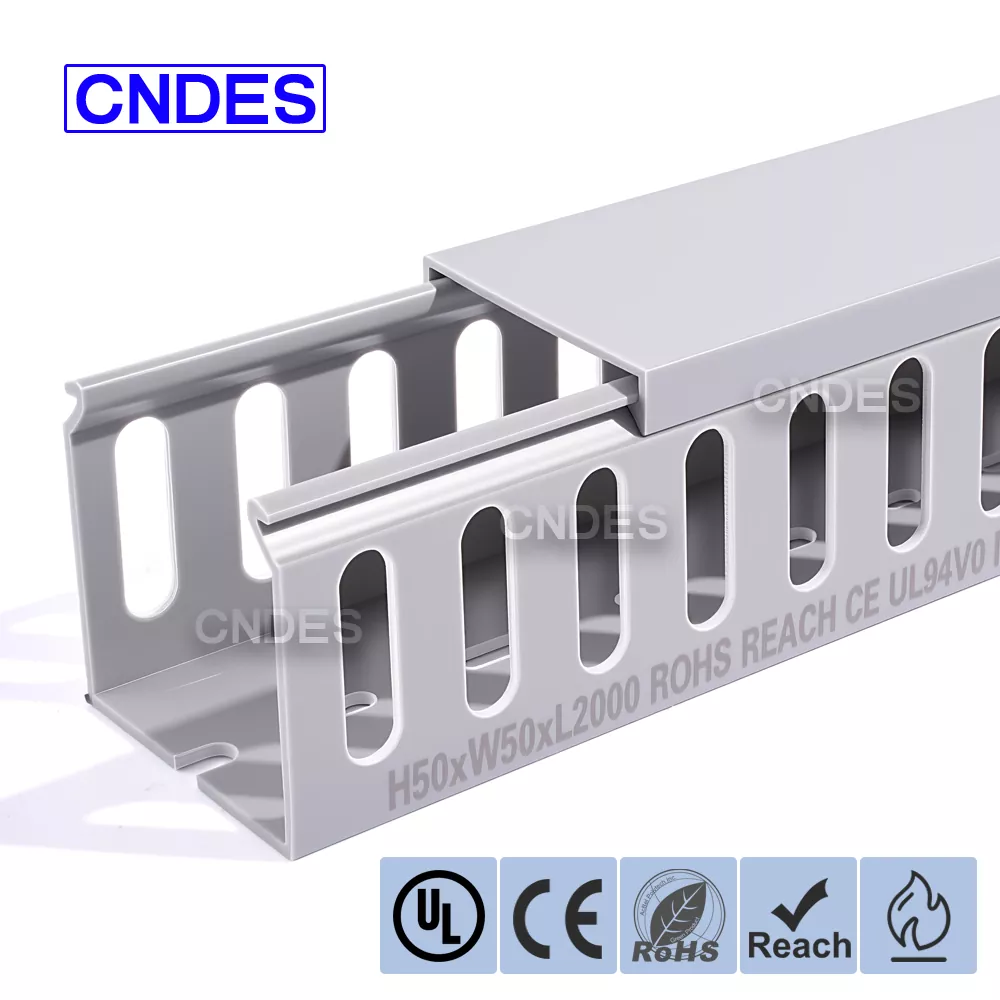

50×50 سلاٹڈ پی وی سی فنگر ٹائپ وائرنگ ڈکٹ

حسب ضرورت 50×50 سلاٹڈ PVC فنگر ٹائپ وائرنگ ڈکٹ کو الیکٹریکل پینلز، آٹومیشن کیبینٹ اور صنعتی کنٹرول سسٹم میں موثر کیبل آرگنائزیشن کے لیے ڈیزائن کیا گیا ہے۔ ایک متوازن مربع پروفائل اور انگلی کی قسم کے کھلے سلاٹس کی خصوصیت کے ساتھ، یہ وائرنگ ڈکٹ تیز کیبل برانچنگ، صاف روٹنگ اور آسان دیکھ بھال کے قابل بناتی ہے۔

چین میں ایک پیشہ ور PVC وائرنگ ڈکٹ مینوفیکچرر اور سپلائر CNDES کے ذریعہ تیار کردہ، یہ ماڈل وسیع پیمانے پر ایسی ایپلی کیشنز میں استعمال ہوتا ہے جن میں لچک، حفاظت اور طویل مدتی استحکام کی ضرورت ہوتی ہے۔

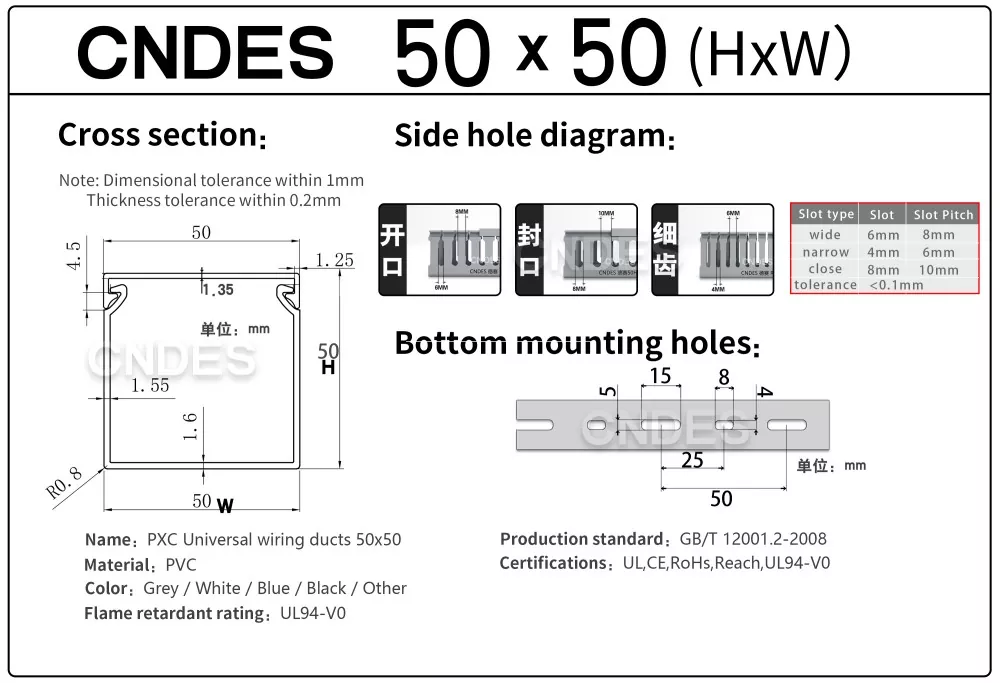

50*50-تفصیلات کی دستاویز

استعمال کے لیے ہدایات

1. پہلے سے انسٹالیشن کی تیاری

تنصیب سے پہلے، کیبل کی مقدار، کیبل کے قطر، اور تنصیب کے ماحول، جیسے دستیاب جگہ اور آپریٹنگ درجہ حرارت کے مطابق مناسب نالی کا سائز اور سلاٹ کی چوڑائی کا انتخاب کریں۔

مثال کے طور پر، تنگ انگلی کی قسم کے سلاٹ ڈیزائن زیادہ کثافت والے اجزاء والے علاقوں کے لیے موزوں ہیں، جبکہ وسیع سلاٹ بڑے کیبل بنڈلوں کو آسان روٹنگ کی اجازت دیتے ہیں۔

کوالٹی 50×50 سلاٹڈ پی وی سی فنگر ٹائپ وائرنگ ڈکٹ کو انسٹال کرتے وقت، کیبل روٹنگ کے راستے کی پہلے سے منصوبہ بندی کریں اور دیواروں پر یا برقی الماریوں کے اندر بڑھتے ہوئے مقامات کو نشان زد کریں۔ تیز کناروں، ضرورت سے زیادہ کمپن، یا زیادہ درجہ حرارت والے علاقوں سے پرہیز کریں۔

درست پوزیشننگ اور ہموار روٹنگ کو یقینی بنانے کے لیے ٹیپ کی پیمائش اور مارکر کا استعمال کریں۔

ضروری اوزار تیار کریں، بشمول ایک سکریو ڈرایور، پاور ڈرل (اگر ڈرلنگ کی ضرورت ہو)، سطح، اور کاٹنے کے اوزار جیسے آری یا وقف شدہ وائرنگ ڈکٹ کٹر۔

2.بیس ریل کو محفوظ بنانا

اگر دیوار یا کیبنٹ پر چڑھ رہے ہیں تو، نشان زدہ مقامات پر سوراخ کرنے کے لیے پاور ڈرل کا استعمال کریں۔ توسیعی اینکرز یا پلاسٹک اینکرز داخل کریں۔ اس بات کو یقینی بنائیں کہ ڈرل ہول کا قطر لنگر کے سائز سے میل کھاتا ہے تاکہ بڑے سوراخوں سے عدم استحکام کو روکا جا سکے۔ Slotted PVC فنگر ٹائپ وائرنگ ڈکٹ بیس ریل کو بڑھتے ہوئے پوائنٹس کے ساتھ سیدھ میں لائیں اور اسکریو ڈرایور کا استعمال کرتے ہوئے پیچ کو سخت کریں تاکہ یہ یقینی بنایا جا سکے کہ ریل محفوظ ہے اور ہلتی نہیں ہے۔ نالی کے پہلے سے ڈرل کیے گئے بڑھتے ہوئے سوراخوں کو استعمال کرنے کو ترجیح دیں۔ اگر اضافی فکسنگ پوائنٹس کی ضرورت ہو تو خود سوراخ کریں۔ بیس چینل کی افقی سیدھ کو چیک کرنے کے لیے ایک سطح کا استعمال کریں، بعد میں کور پلیٹ کی تنصیب یا کیبل کے جھکاؤ کے ساتھ مشکلات کو روکیں۔ ایڈجسٹمنٹ کے بعد، شفٹنگ کو روکنے کے لیے پیچ کو دوبارہ سخت کریں۔

3.Cable تنظیم اور اندراج

کیبلز ڈالنے سے پہلے، انہیں فنکشن کے مطابق گروپ کریں — جیسے پاور کیبلز، سگنل کیبلز، یا ڈیٹا کیبلز — اور اگر ضروری ہو تو ان پر لیبل لگائیں۔ چیک کریں کہ کیبل کا قطر سلاٹ کی چوڑائی کے ساتھ مطابقت رکھتا ہے۔

ہائی پرفارمنس 50×50 سلاٹڈ PVC فنگر ٹائپ وائرنگ ڈکٹ کے سائیڈ سلاٹس یا اختتامی سوراخوں کے ذریعے آہستہ سے کیبلز ڈالیں، ضرورت سے زیادہ کھینچنے سے گریز کریں جس سے کیبل کی موصلیت کو نقصان پہنچ سکتا ہے۔

بڑی کیبلز کے لیے، انفرادی سلاٹ "انگلیوں" کو پری کٹ لائنوں کے ساتھ ہٹایا جا سکتا ہے یا وسیع سوراخ بنانے کے لیے کٹنگ ٹولز کا استعمال کرتے ہوئے تراشی جا سکتی ہے۔

تنظیم اور مستقبل کی دیکھ بھال کو بہتر بنانے کے لیے تہوں میں کیبلز کا بندوبست کریں۔ مداخلت کو کم کرنے کے لیے پاور کیبلز کو نیچے اور سگنل کیبلز کو اوپری پرت پر رکھنا ایک عام عمل ہے۔

4. کور پلیٹ کی تنصیب

کور پلیٹ کو بیس چینل کے ساتھ سیدھ میں رکھیں، اس بات کو یقینی بناتے ہوئے کہ کور پلیٹ کے کنارے بیس چینل کے کلپس یا سلائیڈ گرووز کے ساتھ پوری طرح مشغول ہوں۔ سلائیڈنگ کور پلیٹوں کے لیے، انہیں ایک سرے سے اندر سلائیڈ کریں۔ کلپ آن کی قسموں کے لیے، پوزیشن میں لاک ہونے تک دبائیں۔ کور پلیٹ کو مضبوطی سے دبائیں تاکہ اسے بیس چینل تک مضبوطی سے محفوظ کیا جاسکے۔ Slotted PVC فنگر ٹائپ وائرنگ ڈکٹ کے لیے، کور پلیٹ کو لاک شدہ پوزیشن پر گھمائیں۔ سطحی سطح کے لیے کور پلیٹ کا معائنہ کریں تاکہ مقامی سطح پر اٹھانے کو روکا جا سکے جو دھول کے اندر جانے کی اجازت دے سکے۔ تصدیق کریں کہ کور پلیٹ بغیر کسی خلا کے محفوظ ہے تاکہ دھول یا غیر ملکی اشیاء کو نالی کے اندرونی حصے میں داخل ہونے سے روکا جا سکے۔ اگر بہتر سگ ماہی کی ضرورت ہو تو، کور پلیٹ کے کناروں پر سیلنٹ لگائیں (ایک PVC کے موافق چپکنے والی کو منتخب کریں)۔

5. خصوصی منظر نامہ ہینڈلنگ

عمودی سطحوں پر انسٹال کرتے وقت، پھسلن کو روکنے کے لیے اینٹی سلپ ڈیزائن (جیسے ربڑ کے پیڈ یا سنیپ سے تقویت یافتہ اقسام) والے کور منتخب کریں۔ وقفے وقفے سے عمودی طور پر نصب سلاٹڈ PVC فنگر ٹائپ وائرنگ ڈکٹ کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ کور کشش ثقل کے ڈھیلے ہونے سے محفوظ رہیں۔ محدود جگہوں میں، نالیوں کو مناسب لمبائی تک کاٹیں (صاف، فلش کناروں کو برقرار رکھنے کے لیے خصوصی کٹنگ ٹولز کا استعمال کرتے ہوئے)۔ کاٹنے کے بعد، نفاست کے لیے کٹے ہوئے کنارے کا معائنہ کریں۔ کیبل یا آپریٹر کی چوٹ کو روکنے کے لیے اگر ضروری ہو تو کھرچنے والے کاغذ کے ساتھ ریت کریں۔ اگر محیطی درجہ حرارت نالی کے اوپری درجہ حرارت کی حد (مثلاً 50°C یا 85°C) تک پہنچ جاتا ہے، تو ایک اعلیٰ درجہ حرارت کے خلاف مزاحمت کرنے والا ماڈل منتخب کریں یا گرمی کی کھپت کے اضافی اقدامات کو نافذ کریں۔ مثال کے طور پر، نالی کے ارد گرد وینٹیلیشن کی جگہ محفوظ کریں یا کولنگ پنکھے لگائیں۔

چین میں قابل اعتماد 50×50 سلاٹڈ PVC فنگر ٹائپ وائرنگ ڈکٹ سپلائر یا مینوفیکچرر کی تلاش ہے؟

نمونے، تکنیکی ڈرائنگ، یا فیکٹری سے براہ راست کوٹیشن حاصل کرنے کے لیے آج ہی CNDES سے رابطہ کریں۔
